介紹：
塑料J緣控制電纜
執行標準
GB/T 9330-2008 塑料J緣控制電纜
用 途

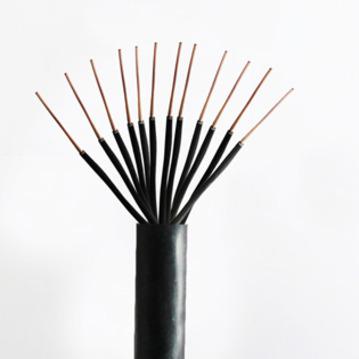

塑料J緣(PVCJ緣與XLPEJ緣)控制電纜使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。KVVP控制電纜
產品M稱、型號
表1
| 型 號 | M 稱 | 主 要 使 用 范 圍 |
| KVV | 銅芯聚氯乙烯J緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
| KYJV | 銅芯交聯聚乙烯J緣聚氯乙烯護套控制電纜 | |
| KVVP | 銅芯聚氯乙烯J緣編織屏蔽聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| KYJVP | 銅芯交聯聚乙烯J緣編織屏蔽聚氯乙烯護套控制電纜 | |
| KVVP2 | 銅芯聚氯乙烯J緣銅帶屏蔽聚氯乙烯護套控制電纜 | |
| KYJVP2 | 銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套控制電纜 | |
| KVVP3 | 銅芯聚氯乙烯J緣銅帶屏蔽聚氯乙烯護套控制電纜 | |
| KYJVP3 | 銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套控制電纜 | |
| KVV22 | 銅芯聚氯乙烯J緣鋼帶鎧裝聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械壓力的固定場合 |
| KYJV22 | 銅芯交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套控制電纜 | |
| KVV32 | 銅芯聚氯乙烯J緣細鋼絲鎧裝聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力的固定場合 |
| KYJV32 | 銅芯交聯聚乙烯J緣細鋼絲鎧裝聚氯乙烯護套控制電纜 | |
| KVVP2-22 | 銅芯聚氯乙烯J緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道、直埋等能要求屏蔽并承受較大機械拉力的固定場合 |
| KYJVP2-22 | 銅芯交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 | |
| KVVR | 銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜 | 敷設在室內移動要求柔軟等場合 |
| KVVRP | 銅芯聚氯乙烯J緣編織屏蔽聚氯乙烯護套控制軟電纜 | 敷設在室內移動要求柔軟、屏蔽等場合 |
產品規格
表2
| 型 號 | 額定 電壓 V | 導 體 標 稱 截 面 mm2 | ||||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||
| KVV，KYJV | ||||||||||
KVVP，KYJVP KVVP3，KYJVP3 | 450/750 600/1000 | - | 2~61 | 2~14 | 2~10 | |||||
| KVVP2，KYJVP2 | - | 4~61 | 4~14 | 4~10 | ||||||
| KVV22，KYJV22 KVVP2-22，KYJVP2-22 | - | 7~61 | 7~61 | 4~14 | 4~10 | |||||
| KVV32，KYJV32 | - | 10~61 | 7~61 | 4~14 | 4~10 | |||||
| KVVR | 4~61 | - | - | |||||||
| KVVRP | 4~61 | 4~48 | - | - | ||||||
使用條件
● 額定電壓U0/U為450/750V，600/1000V；
● PVCJ緣電纜導體的長期允許工作溫度為70℃；XLPEJ緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜的6倍。
J緣線芯識別和排列圖：
●用顏色識別，5芯及以下電纜的J緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與J緣顏色有明顯的不同。
●電纜結構簡圖：
（見附圖）
電纜主要技術指標
1、 導體20℃時大直流電阻見表3
表 3 導體20℃時大直流電阻/Ω/km
| 導體標稱截面 mm2 | 導體類別 | ||
| D1種 | D2種 | D5種 | |
| 20℃時大直流電阻 Ω/km | |||
| 0.5 | 36.0 | 36.0 | 39.0 |
| 0.75 | 24.5 | 24.5 | 26.0 |
| 1.0 | 18.1 | 18.1 | 19.5 |
| 1.5 | 12.1 | 12.1 | 13.3 |
| 2.5 | 7.41 | 7.41 | 7.98 |
| 4 | 4.61 | 4.61 | 4.95 |
| 6 | 3.08 | 3.08 | 3.30 |
| 10 | 1.83 | 1.83 | 1.91 |
2、工頻交流耐電壓試驗見表4
表4 電壓試驗
| 額定工作電壓 項 目 | 450/750V | 600/1000V |
| 交流電壓頻率 試驗時間 試驗電壓 試驗結果 | 50Hz 5分鐘 3000V 不擊穿 | 50Hz 5分鐘 3500V 不擊穿 |
2、 工作溫度下的J緣電阻見表5
表5 長期允許工作溫度下J緣電阻
| 導體標稱截面 mm2 | 小J緣電阻 MΩ.km | ||||
| PVCJ緣（70℃） | XLPEJ緣（90℃） | ||||
| D1種 | D2種 | D5種 | D1種 | D2種 | |
| 0.5 | - | - | 0.013 | - | - |
| 0.75 | 0.012 | 0.014 | 0.011 | 1.2 | 1.4 |
| 1.0 | 0.011 | 0.013 | 0.010 | 1.1 | 1.3 |
| 1.5 | 0.011 | 0.010 | 0.010 | 1.1 | 1.0 |
| 2.5 | 0.010 | 0.009 | 0.009 | 1.0 | 0.9 |
| 4 | 0.0085 | 0.0077 | - | 0.85 | 0.77 |
| 6 | 0.0070 | 0.0065 | - | 0.70 | 0.65 |
| 10 | - | 0.0065 | - | - | 0.65 |
交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
